Hvordan kan produsenter av stålkonstruksjonskomponenter som kan tilpasses for ulike sett med utstyr optimalisere den strukturelle utformingen av stålkonstruksjonskomponenter for å forbedre bæreevne og lettvekt?
I tilpasning og produksjon av stålkonstruksjonskomponenter for komplette sett med utstyr , optimalisering av den strukturelle utformingen for samtidig å forbedre bæreevnen og oppnå lett vekt er kjernespørsmålet om å balansere ytelse, kostnad og effektivitet. Denne prosessen krever å kombinere materialegenskaper, mekaniske prinsipper, produksjonsprosesser og faktiske arbeidsforhold for å nå målet gjennom en systematisk designstrategi. Følgende detaljerte beskrivelse av de spesifikke metodene fra flere dimensjoner:
1. Optimalisering basert på materialegenskaper: Velg riktig "fundament" for å få dobbelt så mye som resultatet med halv innsats
Valg og rimelig bruk av materialer er forutsetningene for strukturell optimalisering. Styrken, seigheten, tettheten og andre parametere til forskjellige stål varierer betydelig, og de må tilpasses nøyaktig i henhold til de bærende kravene til komponentene, arbeidsmiljø og andre faktorer.
Påføring av høyfast stål: Bruk av lavlegert høyfast stål med høyere flytegrense (som Q355, Q460 osv.) kan redusere materialtykkelsen under samme bærende forhold og direkte redusere konstruksjonens egenvekt. For eksempel ble en bærende bjelke opprinnelig designet for å bruke Q235 stål med en tykkelse på 20 mm. Etter bruk av Q355 stål kan tykkelsen reduseres til 16 mm, vekten reduseres med 20 %, og bæreevnen påvirkes ikke.

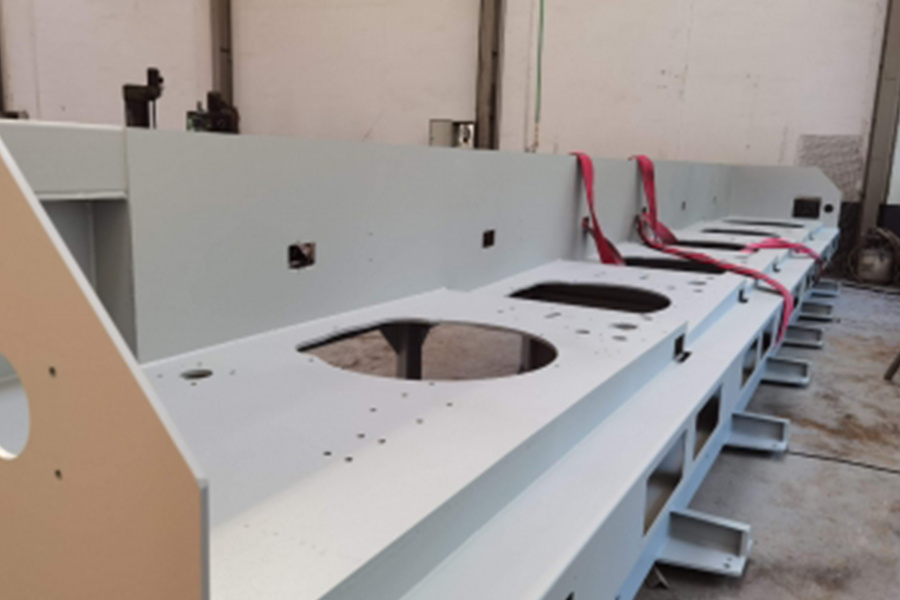

Differensiert fordeling av materialer: I henhold til spenningsegenskapene til hver del av konstruksjonen, brukes høyfaste materialer i områder med høy belastning og vanlige materialer i områder med lav belastning for å oppnå "godt stål brukes på bladet". For eksempel brukes høyfast stål i de spenningskonsentrerte delene av utstyrsbasen, mens vanlig karbonstål brukes i hjelpestøttedelen, som ikke bare kan sikre den totale styrken, men også kontrollere kostnaden og vekten.
Utforskning av nye materialer: I scenarier med ekstremt høye lettvektskrav (som stålkonstruksjoner for mobilt utstyr), kan aluminiumslegeringer eller komposittmaterialer (som karbonfiberforsterkede harpiksbaserte komposittmaterialer) brukes i ikke-bærende deler for å danne en hybridstruktur med stål. Imidlertid bør oppmerksomhet rettes mot tilkoblingsmetodene og kompatibiliteten til forskjellige materialer for å unngå strukturell svikt på grunn av elektrokjemisk korrosjon eller uoverensstemmelse mellom mekaniske egenskaper.
2. Topologisk optimalisering av strukturell form: gjør kraftoverføring mer "effektiv"
Topologisk optimalisering er å finne den optimale distribusjonsformen av materialer i henhold til belastninger og begrensninger i et gitt designrom gjennom matematiske algoritmer, for å oppnå "fjerning av slagg og beholde essensen", og sikre bæreevnen samtidig som vekten reduseres.
Fjern overflødige materialer: Bruk programvare for finite element analyse (FEA) for å simulere spenningstilstanden til strukturen, identifisere de "overflødige områdene" med lavere spenning og kutte dem. For eksempel er den tradisjonelle utformingen av utstyrssøyler for det meste solid struktur. Etter topologisk optimalisering kan den utformes som et hult gitter eller en tynnvegget struktur med forsterkningsribber, som beholder nok materiale ved spenningskonsentrasjonspunktet, reduserer materialet i det ikke-stressede området, reduserer vekten med mer enn 30 % og forbedrer stivheten.
Referanse til bionisk struktur: Biologiske strukturer i naturen (som honningkaker og fuglebein) har egenskapene til "lett og høy styrke", og deres prinsipper kan brukes på stålkonstruksjonsdesign. For eksempel er panelet på utstyrsplattformen utformet som en honeycomb sandwich-struktur, og kjernelaget bruker tynnvegget stål, som ikke bare reduserer vekten, men også forbedrer den totale bæreevnen gjennom den spredte lasteffekten av honeycomb-strukturen.
Optimalisering av tverrsnittsform: Den geometriske formen på komponenttverrsnittet har en betydelig innvirkning på bæreevnen. Under det samme tverrsnittsarealet er treghetsmomentene og seksjonsmodulen til I-formede, boksformede og sirkulære seksjoner større, og bøye- og torsjonsmotstanden er bedre. For eksempel bruker drivakselen en hul sirkulær rørseksjon i stedet for et solid rundstål, og torsjonsmotstanden er i utgangspunktet den samme når vekten reduseres med 50 %; tverrbjelken bruker en I-formet seksjon i stedet for en rektangulær seksjon, og bøyebæreevnen kan økes med 40 % under samme egenvekt.
3. Optimalisering av tilkoblingsmetoder: Reduser "ekstra belastning" og forbedre den generelle stivheten
Forbindelsesnoden er det svake leddet til stålkonstruksjonen. En urimelig tilkoblingsmetode vil øke vekten, redusere den generelle stivheten og til og med forårsake stresskonsentrasjon. Optimaliseringen av koblingsdesignet må ta hensyn til styrke, lettvekt og konstruksjonsgjennomførbarhet.

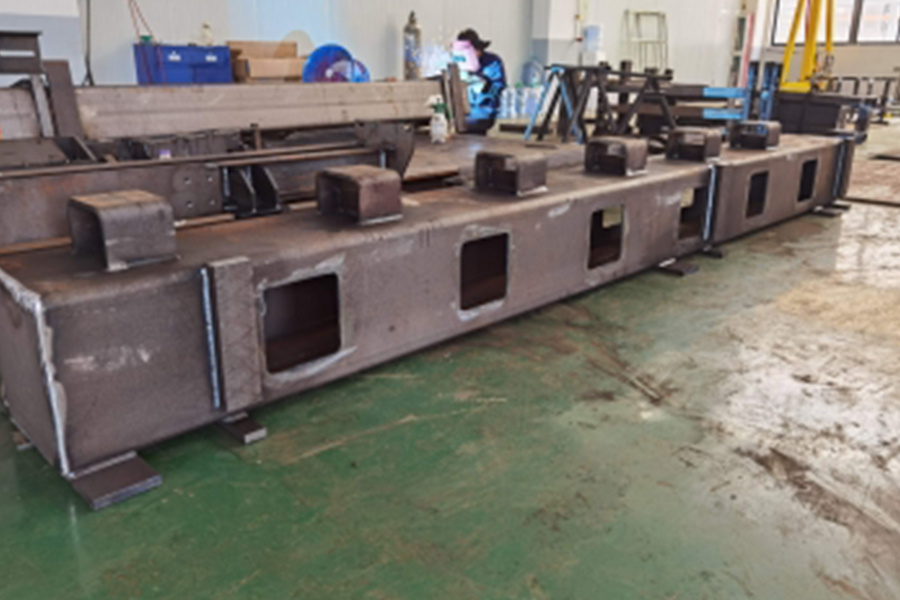

Optimalisering av sveisede forbindelser: Bruk kontinuerlige sveiser i stedet for intermitterende sveiser for å redusere den totale lengden på sveisen samtidig som du sikrer forbindelsesstyrken; for tykke plateforbindelser, bruk sporsveis i stedet for kilsveis for å redusere sveisevolumet og varmepåvirket sone, og redusere tilleggsbelastningen forårsaket av sveisedeformasjon. I tillegg er posisjonen til sveiser optimalisert gjennom finite element-analyse for å unngå å sette sveiser ved spenningskonsentrasjonspunkter og forbedre nodenes pålitelighet.
Raffinert design av boltforbindelser: Boltespesifikasjonene og antallet er nøyaktig beregnet i henhold til kraftstørrelsen for å unngå blindt bruk av store spesifikasjoner eller for mange bolter. For eksempel ble flensforbindelsen til et visst utstyr opprinnelig designet for å bruke 12 M20 bolter. Etter kraftanalyse ble det justert til 8 M18 bolter, som ikke bare oppfylte styrkekravene men også reduserte materialforbruket til bolter og flenser.
Integrert støpeprosess: For komplekse komponenter brukes generelle bøynings-, laserskjærings- og blankingsprosesser for å redusere antall skjøting. For eksempel, hvis rammestrukturen til utstyret er skjøtet av flere stålplater, vil vekten av sveiser og koblinger øke. Men ved å bøye hele stålplaten inn i rammekroppen gjennom en stor bøyemaskin, kan 70 % av skjøtepunktene reduseres, vekten kan reduseres med 15 %, og den totale stivheten kan forbedres betydelig.
4. Styrking av stivhet og stabilitet: Unngå "ustabilitet på grunn av letthet"
Lettvektsdesign må være basert på å sikre strukturell stivhet og stabilitet, ellers kan bæreevnen svikte på grunn av overdreven deformasjon eller ustabilitet.
Rimelig arrangement av forsterkende ribber: Forsterkende ribber (som U-formede og L-formede ribber) er satt på overflaten av tynnveggede komponenter for å forbedre lokal stivhet ved å endre treghetsmomentet til seksjonen. For eksempel er det tynne plateskallet til utstyret lett å deformere når det utsettes for jevn belastning. Etter å ha lagt til langsgående og tverrgående forsterkende ribber langs kraftretningen, kan stivheten økes med mer enn 50 % når materialforbruket øker med 5 %.
Verifikasjon og justering av stabilitet: For slanke stenger, tynnveggede komponenter og andre komponenter som er utsatt for ustabilitet, må deres stabilitet verifiseres med Eulers formel. Om nødvendig legges sidestøtte eller tverrsnittsformen justeres (for eksempel å endre den rektangulære seksjonen til en I-formet seksjon) for å øke den kritiske ustabilitetsbelastningen uten å legge for mye vekt.
Rimelig påføring av forspenning: For boltkoblede lastbærende komponenter påføres passende forspenning for å få kontakten til å passe tett, redusere relativ deformasjon under arbeid og forbedre den generelle stivheten. For eksempel kan koblingsboltene mellom lagersetet og bunnen av utstyret øke stivheten til skjøteflaten med 20%~30% etter påføring av forspenning.
5. Kombinasjon av simulering og eksperiment: Bruk data for å "eskortere" optimaliseringseffekten
Strukturell optimalisering kan ikke bare stole på erfaring, men må verifiseres gjennom simuleringsanalyse og fysiske tester for å sikre påliteligheten til designskjemaet.
Finite element simuleringsanalyse: I designstadiet brukes ANSYS, ABAQUS og annen programvare for å etablere en tredimensjonal modell for å simulere spenningsfordeling, deformasjon og utmattingslevetid under ulike belastninger og arbeidsforhold. De strukturelle parametrene (som veggtykkelse, ribbeplateposisjon og tverrsnittsstørrelse) justeres gjennom flere iterasjoner til balansepunktet mellom "lett" og "høy styrke" er funnet. For eksempel har den roterende armen til en sveiserobot redusert vekten med 25 % og maksimal belastning med 10 % etter 5 runder med simuleringsoptimalisering, som fullt ut oppfyller brukskravene.
Fysisk testverifisering: Statisk lasttest, dynamisk lasttest og utmattelsestest utføres på den optimaliserte prototypen for å verifisere dens faktiske bæreevne og holdbarhet. For eksempel blir den optimaliserte bærebjelken lastet og testet av en hydraulisk testmaskin, og dens flytelast og grenselast registreres for å sikre at den ikke er lavere enn designstandarden; den dynamiske belastningen under driften av utstyret simuleres av vibrasjonstabelltesten for å sjekke om strukturen resonerer eller deformeres for mye.
Iterativ forbedringsmekanisme: Tilbakemelding av testdata til simuleringsmodellen, modifiser parametere (som materialegenskaper, grenseforhold) og optimaliser designet ytterligere. For eksempel, hvis den faktiske deformasjonen av en komponent er funnet å være større enn simuleringsresultatet under testen, er det nødvendig å kontrollere på nytt om begrensningene til modellen er i samsvar med den faktiske situasjonen og justere den strukturelle utformingen.
6. Samarbeid mellom prosess og design: Gjør design «landing» mer effektivt
Strukturell optimalisering må vurdere gjennomførbarheten av produksjonsprosessen, ellers vil selv den beste designen være vanskelig å oppnå. Produsenter må kombinere sine egne utstyrsegenskaper og prosessegenskaper for å innlemme prosesskrav i designfasen.
For eksempel kan Jiaxing Dingshi Machinery Manufacturing Co., Ltd støtte prosessering og produksjon av komplekse strukturer med avansert utstyr som 15 000 kvadratmeter innendørs produksjonsareal, 6 meter × 3,5 meter stort portalbehandlingssenter og 30 kW laserarkskjæremaskin. Dens 20 profesjonelle tekniske designere har sterke evner for konvertering av tegningsdesign, og kan nøyaktig konvertere den optimaliserte strukturelle designen til produserbare prosesstegninger, og sikre at topologioptimalisering, materialvalg og andre løsninger implementeres i faktisk produksjon – som å bruke en 600 tonns bøyemaskin for å oppnå integrert støping av store tynnveggede komponenter og redusere skjøting; gjennom 50 sveiseutstyr av ulike typer og de suverene ferdighetene til 60 sertifiserte sveisere, er styrken og presisjonen til komplekse sveiser garantert, noe som gir pålitelig prosessstøtte for strukturell optimalisering.
